Тестирование производительности телескопического цилиндра является важным шагом для обеспечения его надежности, эффективности и безопасности в различных приложениях. Как поставщик телескопических цилиндров я понимаю важность точных испытаний производительности. В этом блоге я поделюсь некоторыми ключевыми методами и соображениями по проверке производительности телескопических цилиндров.
Понимание телескопических цилиндров

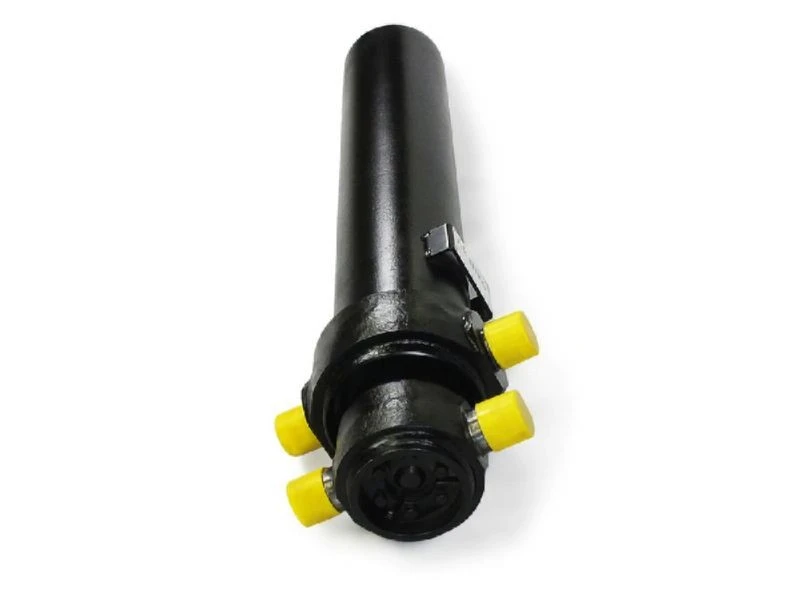

Прежде чем приступить к процессу испытаний, важно иметь базовое представление о телескопических цилиндрах. Телескопические цилиндры, также известные как многоступенчатые цилиндры, состоят из ряда вложенных друг в друга трубок (ступеней), которые выдвигаются и втягиваются, обеспечивая длинный ход при относительно компактной длине во втянутом состоянии. Они обычно используются в таких устройствах, как самосвалы, краны и сельскохозяйственное оборудование. Существуют различные типы телескопических цилиндров, в том числеТелескопические цилиндры одностороннего действия,Телескопические цилиндры с креплением на штифте, иТелескопические цилиндры с цапфой.
Предтестовая подготовка
- Визуальный осмотр
- Прежде чем проводить какие-либо эксплуатационные испытания, необходимо провести тщательный визуальный осмотр телескопического цилиндра. Проверьте наличие каких-либо признаков физических повреждений, таких как вмятины, царапины или трещины на корпусе цилиндра, поршневых штоках и уплотнениях. Поврежденные компоненты могут существенно повлиять на работу цилиндра и привести к преждевременному выходу из строя.
- Проверьте уплотнения на правильность установки и наличие признаков износа или утечек. Утечки в уплотнениях могут вызвать потерю гидравлического давления и снизить эффективность цилиндра.
- Проверка гидравлической системы
- Убедитесь, что гидравлическая система, подключенная к телескопическому цилиндру, находится в хорошем рабочем состоянии. Проверьте уровень, качество и температуру гидравлической жидкости. Загрязненная или низкоуровневая гидравлическая жидкость может вызвать такие проблемы, как плохая смазка, повышенное трение и перегрев.
- Осмотрите гидравлические шланги и фитинги на наличие признаков утечек, повреждений или ослабленных соединений. Утечка в гидравлической системе может привести к потере давления и повлиять на работу цилиндра.
- Монтаж и выравнивание
- Убедитесь, что телескопический цилиндр правильно установлен и выровнен. Неправильный монтаж может привести к неравномерной нагрузке на цилиндр, что приведет к преждевременному износу и снижению производительности. Проверьте правильность момента затяжки крепежных болтов и убедитесь, что цилиндр выровнен по отношению к грузу, который он должен перемещать.
Методы тестирования производительности
1. Тест длины хода
Длина хода является одним из наиболее важных рабочих параметров телескопического цилиндра. Чтобы проверить длину хода:
- Установите цилиндр на испытательном стенде или в предполагаемой среде применения.
- Полностью выдвиньте цилиндр и измерьте расстояние от полностью втянутого положения до полностью выдвинутого положения. Сравните это измерение с указанной длиной хода цилиндра. Любое значительное отклонение от указанной длины хода может указывать на проблему с цилиндром, например, на внутреннее повреждение или неправильную сборку.
- Повторите процесс выдвижения и втягивания несколько раз, чтобы обеспечить единообразие измерения длины хода.
2. Тест на грузоподъемность
Грузоподъемность телескопического цилиндра определяет его способность выдерживать определенную силу. Чтобы проверить грузоподъемность:
- Используйте тензодатчик или калиброванный гидравлический манометр для измерения силы, действующей на цилиндр.
- Прикладывайте к цилиндру постепенно увеличивающуюся нагрузку до тех пор, пока он не достигнет номинальной грузоподъемности. Контролируйте работу цилиндра во время процесса загрузки, включая скорость выдвижения и втягивания, уровни давления, а также любые признаки утечек или ненормального шума.
- Если цилиндр не достигает своей номинальной грузоподъемности или проявляет признаки чрезмерной деформации или утечки под нагрузкой, возможно, он не пригоден для предполагаемого применения.
3. Испытание давления-расхода
Характеристики давления и расхода телескопического цилиндра имеют решающее значение для его эффективной работы. Для проведения испытания давлением-расходом:
- Подсоедините манометр и расходомер к гидросистеме цилиндра.
- Эксплуатируйте цилиндр при различных скоростях потока и измеряйте соответствующие уровни давления. Постройте кривую давления-расхода, чтобы проанализировать производительность цилиндра.
- Сравните измеренную кривую давление-расход со спецификациями производителя. Отклонения от указанной кривой могут указывать на такие проблемы, как внутренняя утечка, ограниченные пути потока или неэффективная работа клапана.
4. Тест скорости и плавности хода
Скорость и плавность выдвижения и втягивания цилиндра важны для его общей производительности. Чтобы проверить скорость и плавность:
- Используйте секундомер или датчик движения, чтобы измерить время, необходимое цилиндру для выдвижения и втягивания. Рассчитайте среднюю скорость цилиндра, исходя из длины хода и затраченного времени.
- Наблюдайте за движением цилиндра во время процесса выдвижения и втягивания на предмет каких-либо признаков рывков, колебаний или неравномерного движения. Плавное и последовательное движение указывает на хорошо функционирующий цилиндр.
- Если цилиндр демонстрирует признаки медленного или неравномерного движения, это может быть связано с такими проблемами, как внутреннее трение, неправильная смазка или неисправность клапана.
Посттестовый анализ
После завершения тестов производительности важно проанализировать результаты тестов.
- Сравнение данных
- Сравните результаты испытаний со спецификациями производителя и данными предыдущих испытаний (если таковые имеются). Выявите любые существенные отклонения или тенденции, которые могут указывать на проблемы с цилиндром.
- Идентификация режима отказа
- Если цилиндр не соответствует требованиям к производительности, попытайтесь определить основную причину неисправности. Это может включать дальнейшую проверку, разборку и тестирование компонентов цилиндра. Распространенные виды отказов телескопических цилиндров включают выход из строя уплотнения, повреждение штока поршня и внутреннюю утечку.
- Отчетность и документация
- Документируйте результаты испытаний, включая использованные методы испытаний, измеренные значения, а также любые наблюдения или выводы. Подготовьте подробный отчет, который можно использовать для контроля качества, планирования технического обслуживания и общения с клиентами.
Важность регулярного тестирования
Регулярные испытания телескопических цилиндров необходимы по нескольким причинам:
- Безопасность
- Неисправный телескопический цилиндр может представлять значительную угрозу безопасности в таких приложениях, как тяжелая техника и транспортное оборудование. Регулярное тестирование помогает выявить потенциальные проблемы до того, как они приведут к катастрофическому отказу, обеспечивая безопасность операторов и оборудования.
- Надежность
- За счет раннего обнаружения и устранения проблем с производительностью регулярные испытания помогают повысить надежность телескопических цилиндров. Это сокращает время простоев и затраты на техническое обслуживание, повышая общую производительность оборудования.
- Гарантия качества
- Для поставщика телескопических цилиндров регулярные испытания производительности являются важной частью обеспечения качества. Это гарантирует, что цилиндры соответствуют указанным стандартам и требованиям к производительности, что повышает удовлетворенность клиентов и репутацию бренда.
Заключение
Проверка работоспособности телескопического цилиндра — сложный, но важный процесс. Как поставщик телескопических цилиндров, мы стремимся предоставлять высококачественную продукцию, соответствующую самым строгим стандартам производительности. Следуя процедурам подготовки к испытаниям, методам тестирования производительности и процедурам анализа после испытаний, изложенным в этом блоге, вы можете быть уверены, что ваши телескопические цилиндры работают наилучшим образом.
Если вам нужны высококачественные телескопические цилиндры или у вас есть какие-либо вопросы по поводу эксплуатационных испытаний, мы рекомендуем вам связаться с нами для дальнейшего обсуждения и изучения потенциальных возможностей закупок. Мы здесь, чтобы предоставить вам лучшие решения для ваших конкретных потребностей.
Ссылки
- Справочник по гидравлическим цилиндрам, различные отраслевые издания.
- Техническая документация производителя на телескопические цилиндры.
- Отраслевые стандарты, связанные с испытаниями гидравлических цилиндров, например стандарты ISO.
